kmjzl.rar自動開門機安裝調試資料

自動開門機操作說明

功能設置

1、關門模式選擇  （*模式切換時，必須在斷電狀態下進行）

自動關門模式（主板上綠燈亮）:

大門打開后延遲大約5秒后（0-99秒可調），自動關閉大門

手動關門模式：大門打開后，默認無操作。需使用遙控器操作，大門才能關閉。 按照需要，將關門模式開關切換到對應位置。

2、遙控器對碼

按住對碼按鈕3秒，紅色指示燈亮；松開按鈕，再長按遙控器上面的任意一個按鍵，指示燈高頻閃爍，對碼成功。

3、清除遙控器對碼

長按對碼按鈕10秒，線路板紅色指示燈10秒后自動熄滅，所有遙控器失效，

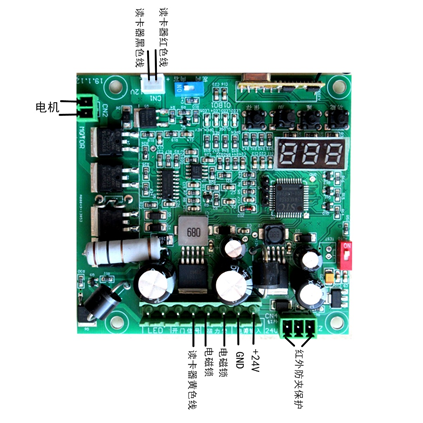

主板指示燈說明：

LED1（紅色）：24V電源指示 LED2（綠色）：進入自動門關門狀態的指示燈

LED5（藍色）：紅外防夾動作指示燈

快速調試說明

1、安裝搖臂方向

安裝時，注意輸出軸與搖臂連接處，扁軸頭的一邊有黑色標記，黑色標記朝搖臂（開門）方向。

2、確定左右開門方向

3、系統開關門限位自動設置

1）切斷開門機電源，將大門手動開啟到45度左右位置，就是半開門位置，在開門終點處（開門限位）先設置障礙物，門在設置過程中遇到障礙物停止（開門限位）的位置

2）按住控制板上的保存按鍵，同時給控開門機供電。大約3秒后，機器開始運轉啟動，松開保存鍵。

檢查門機的開始方向應該是開門方向（如果不是，請將主板上的藍色（方向選擇）撥碼開關方向撥到另一邊）

設置時系統會自動完成—開門—關門—開門—關門，兩個來回后機器自動停止設置完成。

參數設置說明

出廠前已經調試好，無特殊情況，可以不調試主辦的四個按鍵

1）功能鍵：選擇需要的功能； 2）加、減鍵：設置參數值的大小  3）保存鍵：用于保存并退出。

數碼管

第一位：功能選項，數值1-8。

第二三位：各個功能的具體參數值，（調試成功后默認顯示S—或按保存鍵顯示S—

調整方法：

按功能鍵，進入需要調整參數，按加、減鍵選擇需要的參數，按保存鍵保存。

功能參數設置： 同時按“功能”和“保存”按鈕10秒，參數恢復出廠設置。

按“功能”按鍵，1-8循環切換，具體設置如下：

1—     開門保持時間（1-99秒可調）出廠默認5秒；

2—     開門速度（1-8檔可調），1檔最慢，8檔最快；

3—     開門到位緩沖速度（1-6檔可調）1檔最慢，6檔最快

4—     關門速度，（1-8檔可調）1檔最慢，8檔最快

5—     關門到位緩沖速度（1-6檔可調）1檔最慢，6檔最快

6—     開關門防夾力度（1-8檔可調）

7—     開門到位緩沖角度（1-8檔可調）1檔最小，8檔最大

8—     關門到位緩沖角度（1-8檔可調）1檔最小，8檔最大

防風模式的切換：長按遙控器“開門”按鍵20秒，可以循環切換“普通”—“防風”-“超強防風”三個模式（使用時遙控器靠近開門機）

常見故障

1、主板指示燈不亮；檢查24V電源及供電線路。

2、開門或關門到位后電機不停；機器重新設置開關位置。

  檢查連桿是否按裝正確（參照快速調試說明1、安裝搖臂方向）

3、開門時中途停止或是關門不到位就返回；進入功能設置“6” 開加大1-2檔關門防夾力度。

4、開關門時機器速度快；進入功能設置、調整開、關門速度，開、關門到位緩沖。
